Beskrivning

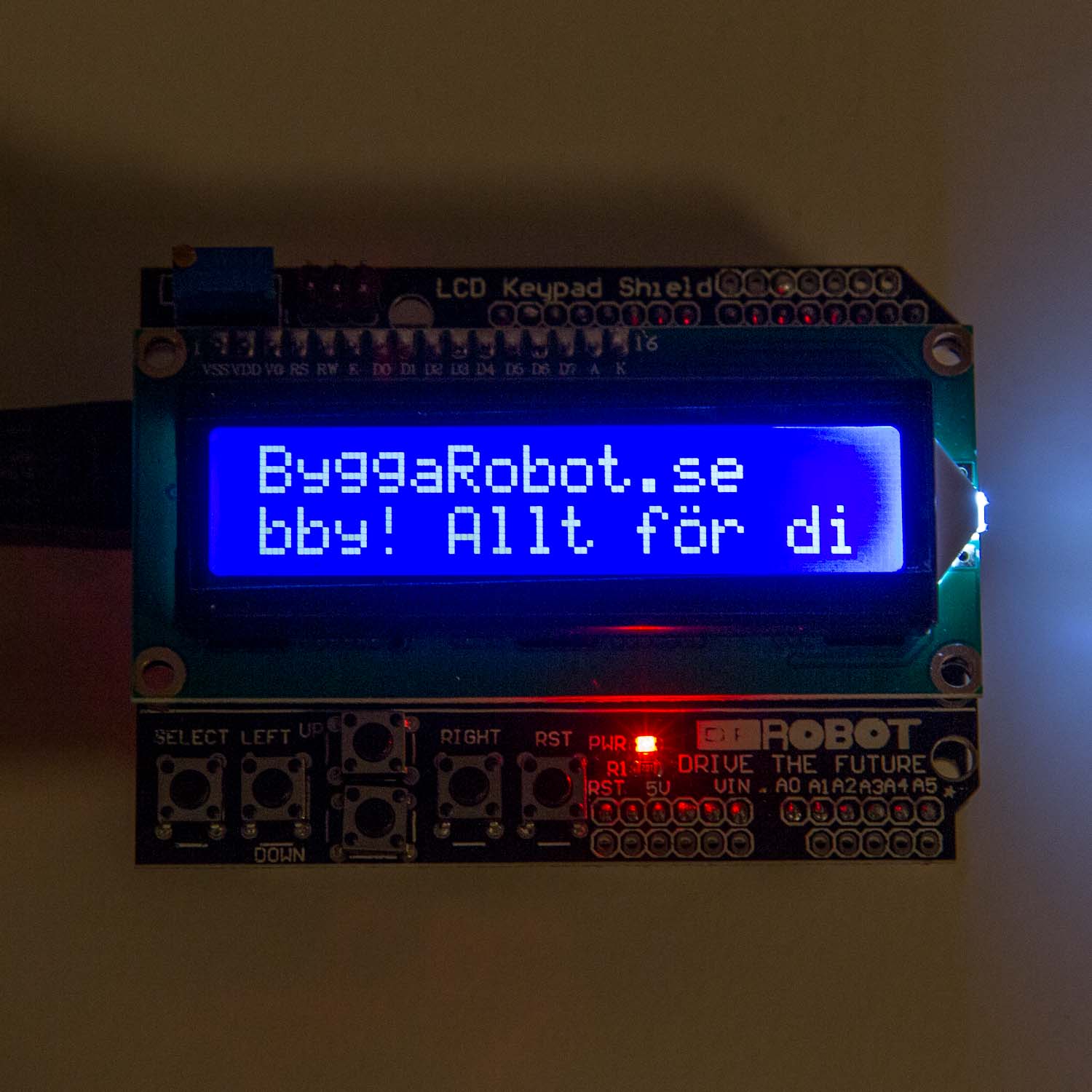

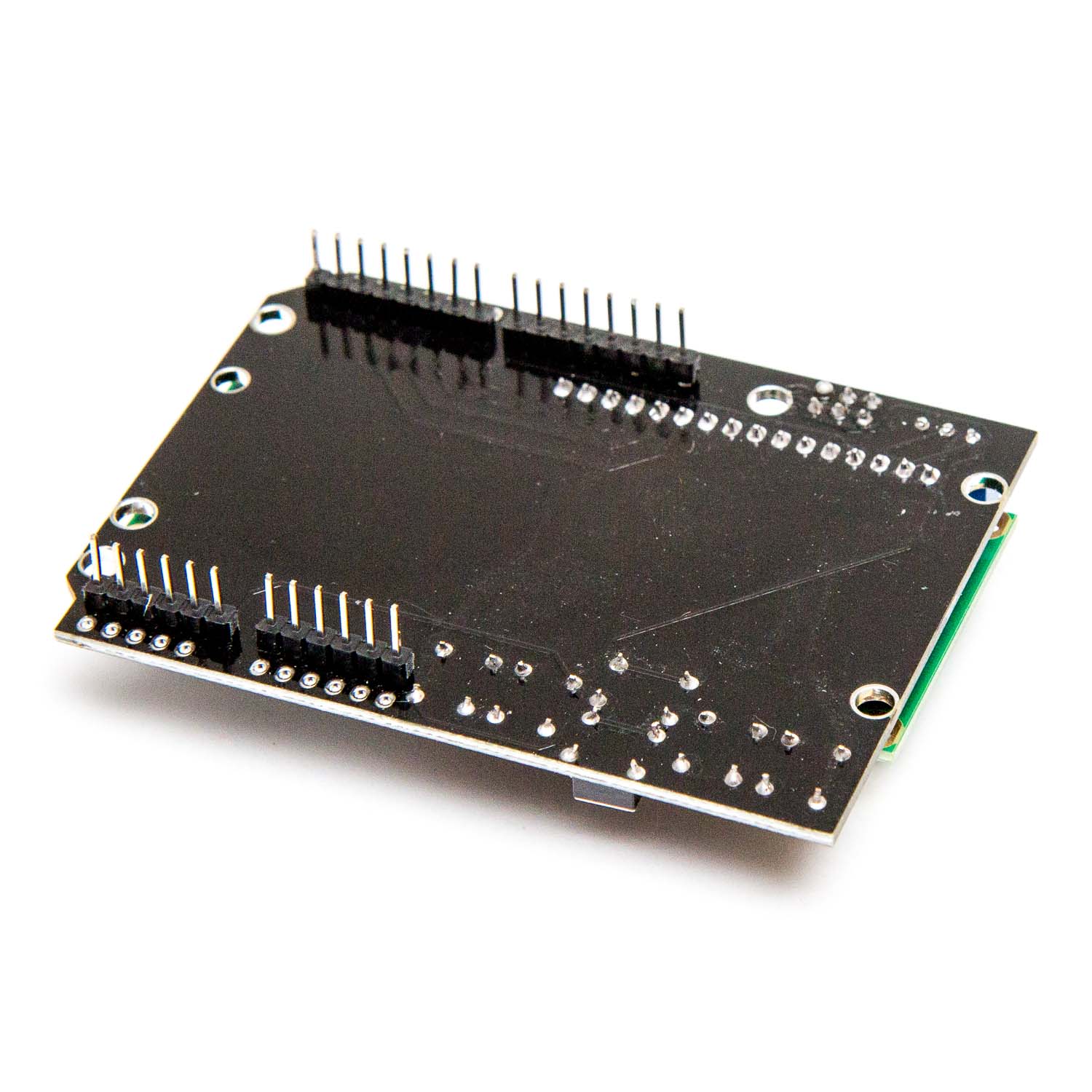

En Arduino shield med en alfanumerisk LCD-skärm som kan visa två rader text med 16 tecken vardera. Skärmen har vit text på blå bakgrund och den är upplyst så den går att läsa även när det är helt mörkt. Skärmens kontrast mellan text och bakgrund kan ställas in med ett litet vridmotstånd. Shielden använder anslutningarna D4-D9 för skärmen och kommunikationen sker via 4-bits parallellt gränssnitt som är standard för i princip alla alfanumeriska displayer. Förutom skärmen så har shielden även sex tryckknappar som läses av via A0 som en analog signal. Varje knapp är kopplad till varsitt motstånd som ger varje knapp en unik spänning som läses av med Arduino-kortets A/D-omvandlare.
